Čerpací jímky pro tlakovou kanalizaci: jak se používají a jak fungují

Čerpací jímka pro tlakovou kanalizaci se používá tam, kde není možné odvádět odpadní vodu z domu běžným samospádem. Typicky jde o situace, kdy je objekt níže než kanalizační řad, potrubí nemá dostatečný spád nebo je napojení na kanalizaci příliš vzdálené.

V takovém případě odpadní voda nejprve nateče do plastové čerpací jímky. Uvnitř je umístěné kanalizační čerpadlo, které vodu po dosažení určité hladiny automaticky přečerpá do tlakové kanalizace. Správně zvolená jímka tak umožní spolehlivé odvádění splaškových vod i tam, kde by gravitační kanalizace nebyla vhodná.

Čerpadla pro tlakovou kanalizaci slouží k odvodu odpadní vody v místech, kde není možné využít gravitační kanalizaci. Typicky jde o pozemky pod úrovní kanalizace, dlouhé výtlaky nebo problematický terén.

V tomto článku vám jako český výrobce s více než 25 lety zkušeností vysvětlíme:

• kdy je čerpací jímka nutná,
• jak funguje tlaková kanalizace,
• jak vybrat správné řešení,
• a na co si dát pozor při instalaci.

Co je čerpací jímka pro tlakovou kanalizaci

Čerpací jímka pro tlakovou kanalizaci je plastová šachta nebo nádrž, do které přitéká odpadní voda z domu, chaty nebo jiného objektu. V jímce je umístěné čerpadlo, které vodu přečerpává do výtlačného potrubí a dále do tlakové kanalizace.

Neváhejte se podívat také na naši nabídku řešení pro tlakovou kanalizaci.

Jednoduše řečeno: čerpací jímka nahrazuje přirozený spád tam, kde voda sama neodteče. Místo samovolného odtoku se splašková voda z objektu dopravuje pomocí čerpadla.

V praxi se můžete setkat také s označením šachta pro tlakovou kanalizaci, plastová čerpací jímka, jímka s čerpadlem nebo čerpací stanice odpadních vod.

Pokud řešíte napojení domu na tlakovou kanalizaci, podívejte se na naši nabídku čerpacích jímek pro tlakovou kanalizaci.

Proč řešení od výrobce Plastsvar?

• ✔ více než 25 let zkušeností
• ✔ vlastní výroba v ČR
• ✔ více než 3 000 výrobků ročně
• ✔ statické posouzení každého typu
• ✔ samonosné konstrukce bez nutnosti obetonování

Kdy se čerpací jímka používá

Čerpací jímka se používá hlavně tam, kde není možné nebo vhodné odvádět odpadní vodu samospádem. Gravitační kanalizace potřebuje správný sklon potrubí. Pokud ho na pozemku nelze dodržet, je nutné odpadní vodu přečerpávat.

Typické situace, kdy se čerpací jímka používá:

• dům je níže než hlavní kanalizační řad,
• kanalizační přípojka je příliš daleko,
• na pozemku není možné dodržet potřebný spád potrubí,
• terén je rovinatý nebo technicky složitý,
• tlaková kanalizace je předepsaná projektem nebo provozovatelem kanalizace,
• řeší se napojení rodinného domu, chaty, provozovny nebo menšího objektu.

U tlakové kanalizace je důležité správně navrhnout celou sestavu. Nestačí vybrat pouze plastovou jímku podle objemu. Je potřeba řešit také typ čerpadla, výšku výtlaku, délku potrubí, hloubku přítoku a konkrétní podmínky na pozemku.

Jak čerpací jímka funguje

Princip čerpací jímky je jednoduchý. Odpadní voda z objektu přitéká potrubím do jímky. Jakmile hladina vody dosáhne nastavené úrovně, spustí se čerpadlo. To vodu vytlačí do výtlačného potrubí a dále do kanalizačního systému.

Po odčerpání vody se čerpadlo automaticky vypne. Celý proces se opakuje podle množství přitékající odpadní vody.

Správné fungování závisí hlavně na těchto bodech:

• vhodně zvolený objem čerpací jímky,
• správný typ kanalizačního čerpadla,
• dostatečný výkon čerpadla pro daný výtlak,
• správně provedené napojení potrubí,
• funkční zpětná klapka,
• dobrý přístup k jímce pro kontrolu a servis.

Pokud je některý z těchto prvků špatně navržený, může docházet k častému spínání čerpadla, nedostatečnému odčerpávání nebo jiným provozním problémům.

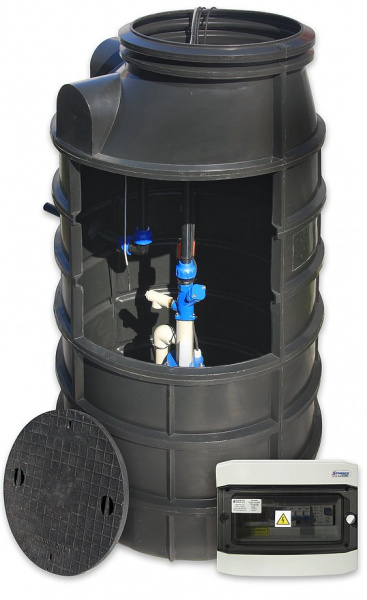

Z čeho se čerpací jímka skládá

Konkrétní provedení se může lišit podle projektu, požadavků provozovatele kanalizace a typu objektu. Obecně se ale čerpací jímka pro tlakovou kanalizaci skládá z několika hlavních částí.

• Plastová jímka nebo šachta – slouží jako prostor pro zachycení odpadní vody a umístění čerpadla.
• Kanalizační čerpadlo – přečerpává splaškovou vodu do výtlačného potrubí.
• Plovákové spínání – zapíná a vypíná čerpadlo podle hladiny vody.
• Výtlačné potrubí – odvádí vodu z čerpací jímky do tlakové kanalizace.
• Zpětná klapka – brání návratu vody zpět do jímky.
• Uzavírací armatury – umožňují odstavení části systému při servisu.
• Poklopy – zajišťují přístup do jímky pro kontrolu a údržbu.
• Prostupy pro potrubí – slouží pro napojení přítoku a výtlaku.

U některých řešení může být součástí také elektro ovládání, signalizace poruchy nebo další vybavení podle požadavků projektu.

Na co si dát pozor při výběru čerpací jímky

Při výběru čerpací jímky pro tlakovou kanalizaci se nevyplatí rozhodovat jen podle ceny. Důležité je, aby jímka odpovídala konkrétním podmínkám na pozemku a požadavkům kanalizační přípojky.

Před objednávkou je dobré znát hlavně:

• hloubku přítoku – tedy v jaké hloubce bude do jímky přivedené potrubí z domu,
• délku výtlaku – vzdálenost od jímky k místu napojení,
• dopravní výšku – výškový rozdíl, který musí čerpadlo překonat,
• typ odpadní vody – například běžné splaškové vody z domácnosti,
• požadavky provozovatele kanalizace – některé obce nebo správci mohou mít vlastní technické podmínky,
• podmínky na pozemku – typ zeminy, výskyt spodní vody a přístup k místu instalace,
• přístup pro servis – k jímce musí být možné se bezpečně dostat i po zasypání.

Pokud potřebujete klasické řešení pro akumulaci odpadní vody bez napojení na tlakovou kanalizaci, může být vhodnější kategorie plastové jímky. Pro technické řešení hospodaření s vodou se můžete podívat také na kategorii plastové nádrže.

Instalace čerpací jímky

Správná instalace má zásadní vliv na životnost a spolehlivost celého systému. I kvalitní čerpací jímka může mít problémy, pokud je špatně usazená, nevhodně obsypaná nebo nesprávně napojená.

Při montáži je potřeba řešit zejména:

• správně připravený výkop,
• rovné a stabilní podloží,
• vhodný obsyp podle pokynů výrobce,
• postupné obsypávání a napouštění podle typu jímky,
• ochranu proti spodní vodě, pokud se na pozemku vyskytuje,
• správné napojení přítokového a výtlačného potrubí,
• bezpečné přivedení elektroinstalace,
• dobrý přístup k poklopu pro budoucí servis.

U tlakové kanalizace je potřeba postupovat podle projektové dokumentace, montážního návodu a požadavků provozovatele kanalizace. Pokud si nejste jistí podmínkami na pozemku, doporučujeme vše konzultovat předem.

Více praktických informací k usazení najdete také v článku nejčastější chyby při usazení plastové jímky nebo nádrže do země.

Nejčastější chyby při výběru a montáži

U čerpacích jímek pro tlakovou kanalizaci se často opakují chyby, kterým se dá předejít správným návrhem a konzultací před objednávkou.

• Výběr pouze podle ceny – levnější řešení nemusí odpovídat potřebnému výtlaku nebo provozním podmínkám.
• Podcenění výkonu čerpadla – čerpadlo musí zvládnout vzdálenost i výškový rozdíl k napojení.
• Špatně určená hloubka přítoku – pokud nesedí výška potrubí, může být problém s napojením.
• Nevhodné umístění jímky – k poklopu musí zůstat přístup pro kontrolu, čištění a servis.
• Podcenění spodní vody – v místech s vysokou hladinou spodní vody je potřeba zvolit vhodný typ jímky a správný postup uložení.
• Nedodržení požadavků provozovatele kanalizace – technické podmínky se mohou lišit podle konkrétní lokality.

Čerpací jímka je součást technického systému, který má spolehlivě fungovat každý den. Proto je lepší řešit správný návrh předem než později řešit poruchy, zápach, časté spínání nebo nedostatečné čerpání.

Výhody plastové čerpací jímky

Plastové čerpací jímky jsou oblíbené hlavně díky snadnější manipulaci a dobré odolnosti v běžných podmínkách. Oproti těžkým betonovým řešením se s nimi lépe pracuje při dopravě i usazení.

Mezi hlavní výhody patří:

• nižší hmotnost,
• snadnější manipulace při montáži,
• odolnost vůči vlhkému prostředí,
• možnost různých rozměrů a provedení,
• rychlejší instalace oproti některým betonovým variantám,
• vhodné řešení pro rodinné domy, chaty i menší objekty.

Důležité ale je, aby byla plastová jímka správně zvolená podle účelu použití a podmínek na pozemku.

Kdy se poradit před objednávkou

U čerpací jímky pro tlakovou kanalizaci doporučujeme konzultaci vždy, pokud nemáte jistotu v technických parametrech. Nejčastěji je potřeba ověřit hloubku přítoku, požadovaný výtlak, typ čerpadla a požadavky správce kanalizace.

Správně navržená sestava vám ušetří starosti při montáži i při běžném provozu. Pokud řešíte napojení domu na tlakovou kanalizaci, rádi vám pomůžeme vybrat vhodné řešení.

Časté otázky k čerpacím jímkám pro tlakovou kanalizaci

Co je čerpací jímka pro tlakovou kanalizaci?

Čerpací jímka je plastová šachta nebo nádrž, do které přitéká odpadní voda z objektu. Čerpadlo umístěné uvnitř následně vodu přečerpává do tlakové kanalizace.

Kdy potřebuji čerpací jímku?

Čerpací jímku potřebujete v případě, kdy není možné odvádět odpadní vodu samospádem. Typicky když je dům níže než kanalizační řad, potrubí nemá dostatečný spád nebo to vyžaduje projekt.

Jaký je rozdíl mezi čerpací jímkou a běžnou plastovou jímkou?

Běžná plastová jímka slouží hlavně ke shromažďování odpadní vody. Čerpací jímka je určená pro přečerpávání vody do tlakové kanalizace a obsahuje nebo umožňuje instalaci čerpadla a potřebných armatur.

Podle čeho se vybírá čerpadlo do čerpací jímky?

Čerpadlo se vybírá podle typu odpadní vody, požadované dopravní výšky, délky výtlačného potrubí a technických podmínek kanalizační přípojky.

Může být čerpací jímka umístěná v místě se spodní vodou?

V místech se spodní vodou je potřeba postupovat opatrně. Je nutné zvolit vhodný typ jímky a správný způsob uložení podle podmínek na pozemku a doporučení výrobce.

Je nutný servis čerpací jímky?

Ano, čerpací jímka by měla být přístupná pro kontrolu, čištění a případný servis čerpadla. Proto je důležité myslet na přístup k poklopu už při návrhu umístění.
